ロープレスキューの訓練で、「3倍力」「Zリグ」「プログレスキャプチャー」などの言葉が出てくると、少し身構えてしまいますよね。
特に、近いうちに合同訓練や想定訓練があり、「倍力システムの説明を任された」「組み方の考え方を理解しておきたい」となると、焦る方も多いと思います。
でも安心してください。
最初から難しい数式や複雑な応用を覚えなくても大丈夫です。
まず大切なのは、定滑車と動滑車の違い、理論上の倍率と現場での差、そして安全を守るための考え方を順番に理解することです。
この記事では、ロープレスキュー初心者の方にもわかりやすいように、定滑車・動滑車・3倍力システム（Zリグ）・摩擦ロス・逆戻り防止の基本を、やさしく整理してご紹介します。
なお、実際のロープレスキューは人命に関わる活動です。現場での構築や運用は、必ず所属先の安全管理基準、資器材の取扱説明、指導者の監督に従って行ってください。
この記事は、訓練前に考え方を整理するための基礎解説としてお使いください。
なぜ「理論上3倍力」なのに、現場では思ったほど軽くならないの？
ロープレスキューを学び始めたとき、多くの方が最初に戸惑うのがここです。
「3倍力システムなら、引く力は3分の1になるはず」と聞いたのに、実際に訓練でロープを引くと、思ったほど軽く感じないことがあります。
この理由は、ひとことで言うと摩擦ロスです。
教科書や基礎理論では、まず理解しやすくするために、滑車やロープの摩擦を考えない「理論上の倍率」で説明されることがあります。
けれど、実際の訓練や現場では、ロープが滑車を通るたび、向きを変えるたび、エッジや器具に触れるたびに抵抗が生まれます。
つまり、理論上は3倍であっても、現場ではその通りにならないことがあるのです。
実際に東京消防庁の検証では、3倍力システムでも、カラビナを使った場合は平均1.3倍、滑車を使った場合でも平均2.2倍程度にとどまった例が示されています。
これは、「倍率そのもの」だけを見るのではなく、どれだけ摩擦を減らせているかが重要だということを教えてくれます。
やさしく覚えるポイント
倍力システムは「組めば必ず理論通りに軽くなる」わけではありません。
実際には、器具の種類やロープの曲がり方、エッジの状態によって効率は変わります。

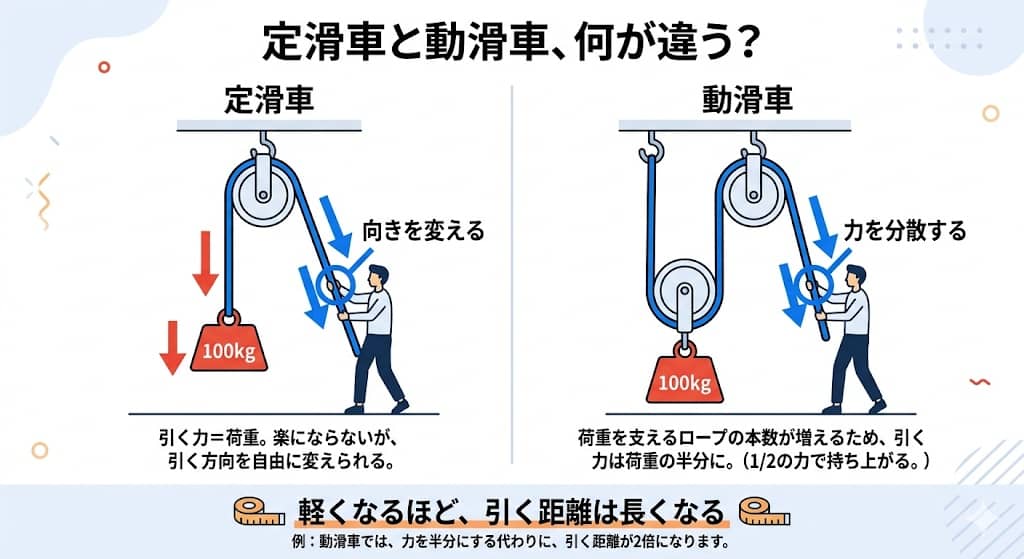

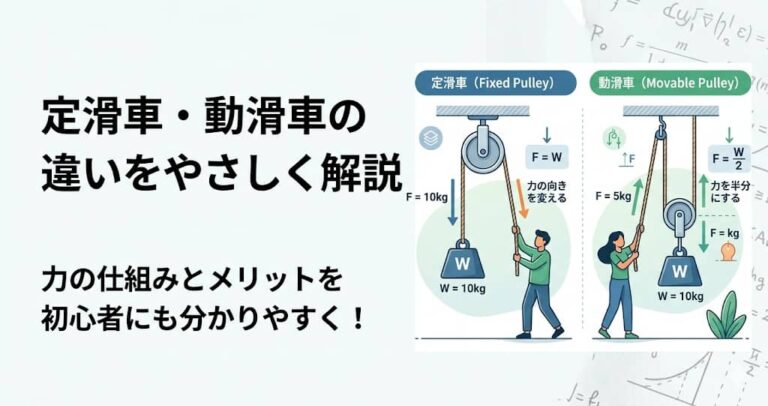

まずここから。定滑車と動滑車の違い
倍力システムを理解するうえで、いちばん大切なのが定滑車と動滑車の役割の違いです。
この2つがごちゃごちゃになると、3倍力や5倍力の話が急にわかりにくくなってしまいます。
定滑車は「向きを変える」役割
定滑車は、支点に固定されていて動かない滑車です。
主な役割は、力の向きを変えることです。
たとえば、上にある荷重を持ち上げたいときに、ロープを下向きに引けるようにしてくれます。
下向きに引けると、自分の体重をかけやすくなり、作業しやすくなりますよね。
ただし、定滑車そのものが「倍力」を生むわけではありません。ここはとても大切なポイントです。
動滑車は「力を分散する」役割
動滑車は、荷重側と一緒に動く滑車です。
こちらは、ロープで荷重を複数の線で支えることで、必要な力を小さくする役割を持っています。
つまり、倍力効果を生み出す中心は動滑車のほうです。
大津市の事故報告書でも、「動滑車だけが倍力効果を発生させる」「方向変換のためのプーリーは倍力効果を持たない」と整理されています。
軽くなる代わりに、引く距離は長くなる
ここであわせて覚えておきたいのが、力が軽くなる分、たくさんロープを引く必要があるということです。
たとえば、3倍力の考え方では、荷重が1m上がるために、理論上は3m分のロープを引く必要があります。
つまり、倍力システムは「楽になる魔法」ではなく、引く距離と引く力を交換する仕組みなんですね。
3倍力システム（Zリグ）ってどんな考え方？
ロープレスキューでよく出てくる3倍力システム（Zリグ）は、定滑車と動滑車を組み合わせた代表的なシステムです。
ロープの取り回しがアルファベットのZに見えるため、Zリグと呼ばれます。
理論上は、3倍力では3の距離を引いて、荷重が1進むという関係になります。
Fresno Fire Departmentのテクニカルロープレスキューガイドでも、3:1システムは「3フィート引くと、荷重は1フィート動く」と説明されています。
このため、少人数でも荷重を動かしやすくなる反面、十分なロープ長と引くスペースが必要になります。
訓練で「引く人は頑張っているのに、全然進まない」と感じることがあるのは、摩擦ロスに加えて、そもそも引く距離が多く必要だからでもあります。
また、3倍力システムは「組みやすい」「見分けやすい」「逆戻り防止を追加しやすい」といった特徴があり、基礎を学ぶときの代表的なシステムとして扱われることが多いです。
摩擦ロスを増やしやすいポイント
理論上の倍率と現場の差を生む大きな原因が、摩擦ロスです。
特に次のような場面では、効率が下がりやすくなります。
- カラビナで方向変換している
- 滑車の性能が十分でない
- ロープの角度がきつい
- ロープ同士が触れている
- 建物や岩のエッジにロープが当たっている
元原稿のように「90度で必ず何％落ちる」と数字で言い切るのは、条件によって差が出るため少し強すぎます。実際には、ロープ・器具・角度・荷重・素材などで変わります。
ただし、大切なのは数字を暗記することではなく、曲がる・擦れる・触れる場所が増えるほど効率は落ちやすいと理解しておくことです。
摩擦ロスを減らすために意識したいこと
- 可能な範囲で高効率プーリーを使う
- 不必要な方向変換を増やしすぎない
- ロープがエッジに直接当たらない工夫をする
- 支点位置を見直して、ロープの流れをできるだけ素直にする
「倍率を増やす」より先に、「摩擦を減らす」ことのほうが、結果としてシステム全体を軽くしやすいことも少なくありません。
現場で役立つ考え方
複雑な高倍率システムを急いで組むより、まずはシンプルで摩擦の少ないラインを作れているかを見直すほうが、実際には効果的なことがあります。
逆戻り防止（プログレスキャプチャー）は「あると便利」ではなく安全の要
倍力システムを考えるとき、倍率やロープの流れに意識が向きがちですが、実はとても大切なのが逆戻り防止（プログレスキャプチャー）です。
引き上げの途中で手を離したり、体勢を崩したりすると、システムによっては荷重が一気に戻るおそれがあります。これを防ぐために、引き上げた分を保持する仕組みが必要になります。
Fresno Fire Departmentのガイドでも、3:1システムはprogress capture を追加しやすいことが利点として挙げられています。
また、消防庁関連資料では、倍力効果システムを設定する場合にロープロック機能付きプーリーやセルフブレーキ式下降器などを使う考え方が示されています。
つまり、引き上げシステムは「引けること」だけでなく、途中で戻らないことまで含めて考える必要があるのです。
もうひとつ大切な「二重安全」の考え方
ロープレスキューでは、メインラインだけで完結させないことも重要です。
消防庁の資料では、ロープ救助の理念として二重安全が強調されています。新しい資器材や技術を使う場合でも、各消防本部で十分な検証と訓練を行い、二重安全を確保したうえで実災害に臨むべきだとされています。
Fresno Fire Departmentのガイドでも、安全ライン（ビレイライン）は可能な限り別アンカー・別ラインで設けることが示されています。
つまり、倍力システムだけを覚えるのではなく、主系と安全系を分けて考えることが、実際の訓練や現場ではとても大切なのです。
初心者が訓練前に押さえたいチェックポイント
合同訓練の前に、最低限ここを意識しておくと理解しやすくなります。
- 定滑車は方向変換、動滑車が倍力の中心
- 3倍力は「力が1/3」ではなく「理論上そう考える基本形」
- 現場では摩擦ロスで効率が下がる
- 引く距離は長くなる
- 逆戻り防止は必ずセットで考える
- メインと安全確保は分けて考える
この6つが頭に入っているだけでも、先輩の説明がかなり理解しやすくなります。
よくある質問
Q. 定滑車でも倍力は生まれますか？
A. 基本的には、倍力効果を生むのは動滑車です。定滑車は主に力の向きを変える役割として理解するとわかりやすいです。
Q. 3倍力システムなら必ず3倍になりますか？
A. いいえ。理論上は3倍でも、実際は摩擦ロスがあるため、それより低くなることがあります。
Q. カラビナでも作れますか？
A. 理論理解としては考えられますが、実際には摩擦が増えやすくなります。訓練・運用では、所属先の基準と資器材の仕様に従ってください。
Q. 逆戻り防止は省略できますか？
A. 省略を前提に考えるものではありません。引き上げた荷重を保持する仕組みは、安全上とても重要です。
Q. この記事だけで現場のシステムを組めるようになりますか？
A. いいえ。この記事は基礎理解のためのものです。実際の構築・運用は、必ず所属先のSOP、資器材のマニュアル、指導者の監督のもとで学んでください。
まとめ｜まずは「倍率」より「役割」と「安全」を理解しよう
ロープレスキューの倍力システムは、最初は難しく感じやすいですが、ポイントを分けて考えると整理しやすくなります。
- 定滑車は主に方向変換
- 動滑車が倍力を生む
- 3倍力でも現場では摩擦ロスが出る
- 力が軽くなる分、引く距離は長くなる
- 逆戻り防止と二重安全がとても大切
訓練前にこの基本が腹落ちしているだけでも、「言葉だけ知っている状態」から一歩進めます。
焦って複雑なシステムの形だけを覚えるより、まずは定滑車・動滑車・摩擦・安全確保の意味を、自分の言葉で説明できるようになることが大切です。
そうすると、明日の合同訓練でも、ただ指示どおりにロープを通すだけではなく、「なぜこの位置にあるのか」「なぜここでロックが必要なのか」が見えやすくなってきます。
その理解こそが、事故を防ぎ、現場で本当に役立つ力につながっていきます。
【参考文献リスト】
- 総務省消防庁「平成19年度 救助技術の高度化等検討会報告書」
- 東京消防庁「ロープを引く力の検証」
- 大津市「救助訓練中における事故に関する検証委員会報告書」
- Fresno Fire Department「Technical Rope Rescue Guide」
